Heatnet etageregelingen

HEATNET Zoneregeling

Voor iedere
ruimte / etage
een eigen regeling !




HEATNET afzonderlijke regeling vloerverwarming - radiatoren

2HEAT-TH89PLUS-DUO

Touchscreen thermostaat
met 2 uitgangen!

Unieke energiekostenbesparende regeling op basis van
de 2HEAT thermostaat met touchscreen 2HEAT-TH89PLUS-DUO voor:

  • Onafhankelijke temperatuurregeling van verschillende etages
  • Onafhankelijke regeling vloerverwarming - radiatoren
  • Onafhankelijke regeling werk/praktijkruimte - woonvertrekken
Geschikt voor cv-ketel en stadsverwarming en voor diverse combinaties: vloerverwarming-radiatoren, radiatoren - radiatoren, houtkachel en verwarming van andere vertrekken etc.

De 2HEAT-TH89PLUS-DUO uitvoering is in staat tegelijk een 230 Volt regelmotor (elektrische bedienbare klep) EN een 24 Volt CV-ketelcontact aan te sturen: deze thermostaat heeft 2 uitgangen!
Dit is een uniek product, exclusief op de Nederlandse markt gebracht door HEATNET.

Deze thermostaat biedt unieke mogelijkheden om tegelijkertijd, zonder gebruik te maken van relais, 2 afzonderlijke spanningen te schakelen. Daardoor is het mogelijk om een onafhankelijke regeling voor bijvoorbeeld een begane grond en 1e (of meerdere) etage aan te leggen. De 2HEAT-TH89PLUS-DUO is niet draadloos: de verbindingen tussen de thermostaat en de elektrische bedienbare klep op de verdeler van de vloerverwarming EN de CV-ketel dienen bedraad te worden. (indien daarvoor geen gelegenheid bestaat verwijzen we u naar de draadloze versie van deze regeling)
De 2HEAT-TH89PLUS-DUO wordt gevoed door 230 Volt en de verbindingen tussen elektrische kleppen en de CV-ketel zijn niet draadloos. (bedrading is niet bij de levering inbegrepen)


Klik op de afbeelding om te vergroten

In de regel wordt in een woning de temperatuur geregeld d.m.v. één thermostaat die in de woonkamer wordt geïnstalleerd. Is die ruimte op temperatuur, dan wordt ook de toevoer van warm water naar de overige verdiepingen afgesloten (en heeft men bijvoorbeeld op de bovenverdieping geen mogelijkheid meer om te verwarmen)

Regelmatig worden we geconfronteerd met de wens om op één CV-ketel (of aansluiting op de stadsverwarming) in diverse ruimten de warmtevraag onafhankelijk van elkaar te kunnen regelen.
De Heatnet oplossing voor een betaalbare, onafhankelijke regeling van vloerverwarming en/of radiatoren bestaat uit:

  1. 2 x digitale touchscreen thermostaat 2HEAT-TH89PLUS-DUO met 2 uitgangen: 1 x 230 Volt + 1 x potentiaalvrij (eveneens geschikt voor 24 Volt)
  2. 2 x elektrisch bedienbare afsluiters in de aanvoerleiding van het circuit van de radiatoren en in de aanvoerleiding van de vloerverwarming
Voorwaarde is dat het leidingennet vanaf de CV-ketel zodanig is aangelegd dat er meerdere circuits lopen, waarop de radiatoren en/of de vloerverwarming zijn aangesloten. Indien er één leiding door de woning loopt die diverse etages voedt, zal het van de situatie afhangen of deze oplossing mogelijk is.
Het kan voorkomen dat er nog een extra bypass in het circuit opgenomen dient te worden (afhankelijk van type ketel)

Werking van dit systeem

  1. De 2HEAT-TH89PLUS-DUO thermostaat op bijvoorbeeld de benedenverdieping bedient een elektrisch bedienbare afsluiter (kraan) gemonteerd in de toevoer van de verdeler voor de vloerverwarming. Eén contact van de 2HEAT-TH89PLUS-DUO stuurt direct een elektrisch bedienbare klep (230 Volt)
  2. Tegelijkertijd schakelt deze thermostaat ook de CV-ketel (24 Volt).
    • Warm water vanuit de CV-ketel zal nu stromen via de geopende klep op de verdeler van de vloerverwarming, naar de vloerverwarming. Dit is in de regel een apart circuit wat via een eigen circulatiepomp het warme water in de vloer laat circuleren.
    • Omdat de elektrisch bedienbare klep in het circuit van de radiatoren (op dezelfde of andere etage) gesloten blijft, zal dat circuit niet worden voorzien van warm water en blijven de radiatoren aangesloten op dat circuit koud.
  3. Als de 2HEAT-TH89PLUS-DUO thermostaat op de verdieping (of praktijk of werkruimte !!) een warmtevraag constateert, zal:
    1. De elektrisch bedienbare klep in de aanvoerleiding naar de radiatoren worden geschakeld (230 Volt)
    2. EN tegelijkertijd zal de CV-Ketel worden ingeschakeld.
  4. De 2HEAT-TH89PLUS-DUO thermostaten bedienen dus EN de elektrische bedienbare klep voor de radiatoren en/of vloerverwarming EN de CV (zonder extra relais etc. te monteren)
    Hierdoor kunnen meerdere circuits onafhankelijk van elkaar geschakeld worden, waardoor u bijvoorbeeld een praktijkruimte onafhankelijk kunt schakelen van een woonruimte of op diverse etages (or ruimtes) onafhankelijk van elkaar de gewenste temperatuur kunt regelen.
  5. De circuits werken totaal onafhankelijk van elkaar en sturen ook onafhankelijk van elkaar de CV-ketel aan.

Benodigde onderdelen

HEATNET ZoneregelingDigitale thermostaat 2HEAT-TH89PLUS-DUO
voorzien van 2 schakelcontacten: 1 x 230 Volt + 1 x potentiaalvrij (geschikt voor bijv. 24 Volt)
HEATNET Zoneregeling
Elektrisch bedienbare afsluiter 230 Volt

Technische gegevens 3 draads stelmotor

HEATNET Zoneregeling
Spanning: 230Vac (fase "bruin" en nul "blauw" moeten permanent worden aangesloten).
Aansturing: 230Vac (de schakeldraad "zwart" wordt aangesloten op de uitgang van de thermostaat).
Maximale belasting: 6Watt bij aansturing / 0,026A.
Maximale kracht/druk: 150N (15kg) tijdens activering.
Activeringindicatie: via de ingebouwde led.
Uitslag pin: 3.2mm.
Tijdsduur: ca. 6 seconden open of dicht.
Aansluiting: middels de gemonteerde moer M30x1.5mm.
Lengte aansluitkabel: 120cm vmvl, 3x0.5mm2 (bruin, blauw en zwart).
Omgevingstemperatuur: 5°C ~ +50°C.
IP waarde: 20 / 21.
Afmetingen: 95 x 55 x 75 mm.
Behuizing: Brandvertragend PC.
Montage positie: t.o.v. Bovenstaande montage maximaal 85°.
Toepassing: Bij verwarming- en koelinstallaties.
Certificering: CE.

Klik HIER voor de handleiding en schakelschema's van de 3-draads-stelmotor

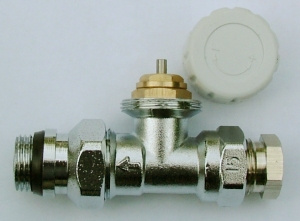

HEATNET Zoneregeling
De uitvoering van de elektrische klep kan afwijken van de hier getoonde exemplaren.
