HEATNET Zoneregeling

Hoe werkt het?

In de regel is het in een woning mogelijk om aparte zones te maken, waarin de temperatuur onafhankelijk van elkaar kan worden geregeld.
Het is echter bij de huidige (maar ook oudere) bouw zo, dat veel leidingen zeer onlogisch gelegd zijn en er absoluut geen rekening mee gehouden is dat bijvoorbeeld de temperatuur op een bovenverdieping onafhankelijk van die op een begane grond geregeld kan worden.
Vaak lopen de leidingen maar kris kras door alle ruimten. Daarnaast zijn koppelingen nog eens in de vloeren gemonteerd, zodat er geen enkel zicht meer is op de loop van de leidingen.
Het is dus bij het creëren van zones van groot belang om te bekijken hoe de leidingen vanuit de CV-ketel door de woning lopen.

In de regel is het regelen van een vloerverwarming en "de rest" van de verwarmingselementen in een woning niet zo moeilijk:

  • in de aanvoerleiding van de verdeler van de vloerverwarming komt een elektrisch bedienbare klep (tweewegklep met stelmotor 230 Volt)
  • deze wordt bediend door een (in bestaande bouw bij voorkeur) draadloze thermostaat met 2 ontvangers: ontvanger-1 bestuurt die klep (open/dicht) en ontvanger-2 bedient de CV-ketel aan/uit.

    De ruimten (met daarin de radiatoren) op de bovenverdieping zijn tegenwoordig in de regel wel aangesloten op een verdeler, waarbij wel een aanvoerleiding onderscheiden kan worden.
    Een elektrisch bedienbare klep in de aanvoer van de verdeler waarop alle radiatoren op de bovenverdieping zijn aangesloten, die bediend wordt door een draadloze thermostaat is dan de oplossing.
    De draadloze thermostaat met 2 ontvangers bedient dan d.m.v. één ontvanger die klep met stelmotor 230Volt (open/dicht) en een andere ontvanger bedient de CV-ketel aan/uit.

    Wordt de CV-ketel vanuit het circuit op de bovenverdieping aangestuurd en blijft de klep op de verdeler van de vloerverwarming dicht omdat beneden de gewenste temperatuur is bereikt, dan zal het water vanuit de CV alleen de bovenverdieping verwarmen.

    Onafhankelijke verwarming van de diverse ruimten is dan nog op een paar manieren te realiseren:

  • thermostaatkranen op de radiatoren (maar die werken dan alleen als de thermostaat op de bovenverdieping warmte vraagt)
  • of kleppen + thermostaten in de diverse ruimten die u onafhankelijk van elkaar wilt regelen

    Bij deze laatste mogelijkheid zal dus op iedere radiator een motortje moeten worden geplaatst dat bediend wordt door een draadloze thermostaat in die ruimte.
    Ook die (draadloze)thermostaat met 2 ontvangers bedient naast dat motortje (open dicht zetten van de radiator) ook de CV-ketel.
    Blijven alle kleppen op andere radiatoren dicht en is er beneden ook geen warmtevraag, dan zal de CV-ketel alleen aangestuurd worden om die betreffende radiator(en) te verwarmen.

    De loop van de leidingen in de woning is dus bepalend. Zoals al aangegeven: deze is vaak zeer onlogisch......... Dit in tegenstelling tot een elektrische installatie waarbij diverse groepen (zones) onderscheiden kunnen worden.
    Gebeurt er iets in één groep (zone) dat is het meestal nog wel mogelijk om in een andere groep gewoon het licht aan te doen.
    De prijs voor elke set: draadloze thermostaat incl. 2 ontvangers (2HEAT-RF-Exclusiv) + een elektrisch bedienbare tweewegklep is afhankelijk van de diameter van de buizen waarin de kleppen gemonteerd moeten worden.

    Meer informatie daarover treft u op onze webshop

    Veelal zal er in het hele circuit een bypassventiel opgenomen moeten worden.

  • Van probleem naar een persoonlijke oplossing

    Klik op de afbeelding voor een vergroting
    Deze pagina moet nog verder uitgewerkt worden, maar biedt al wel een beeld van een aantal veel voorkomende situaties waarin zoneregeling gewenst is

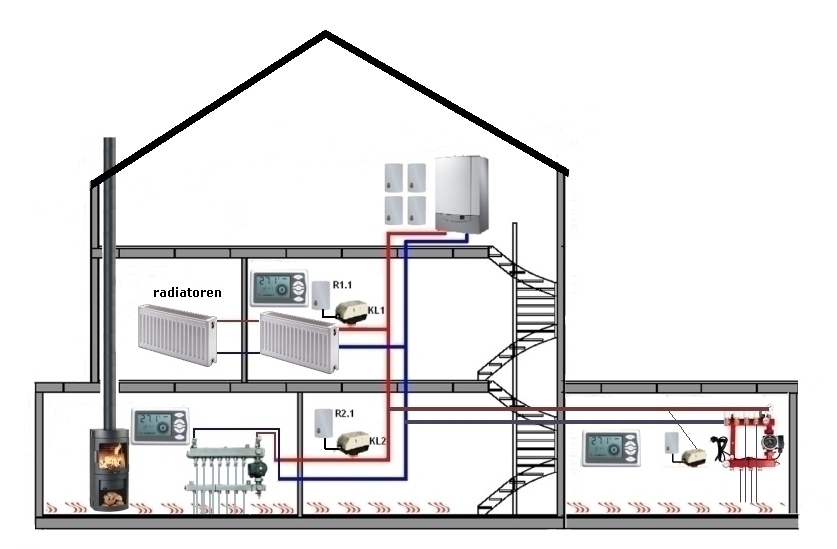

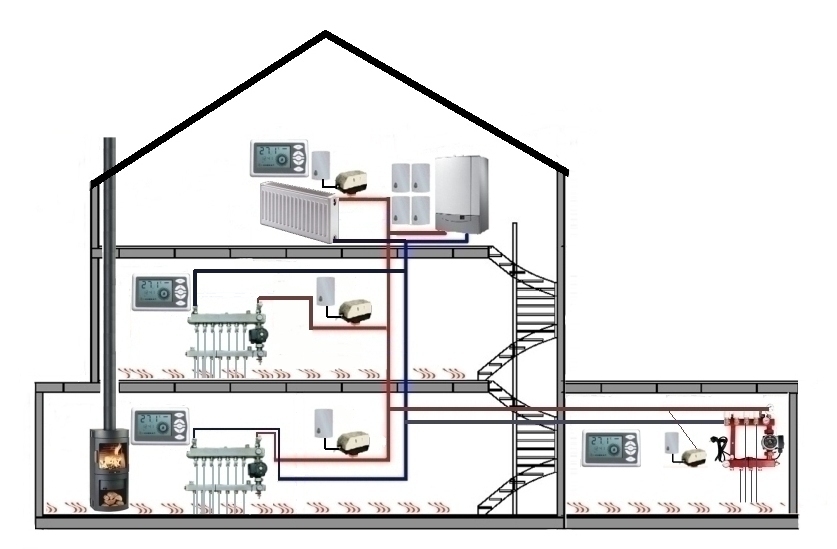

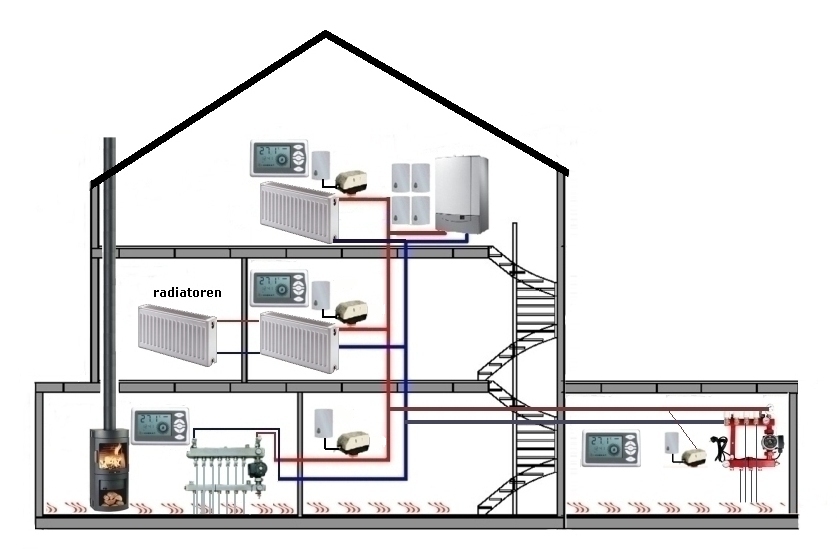

    Een aantal veel voorkomende situaties

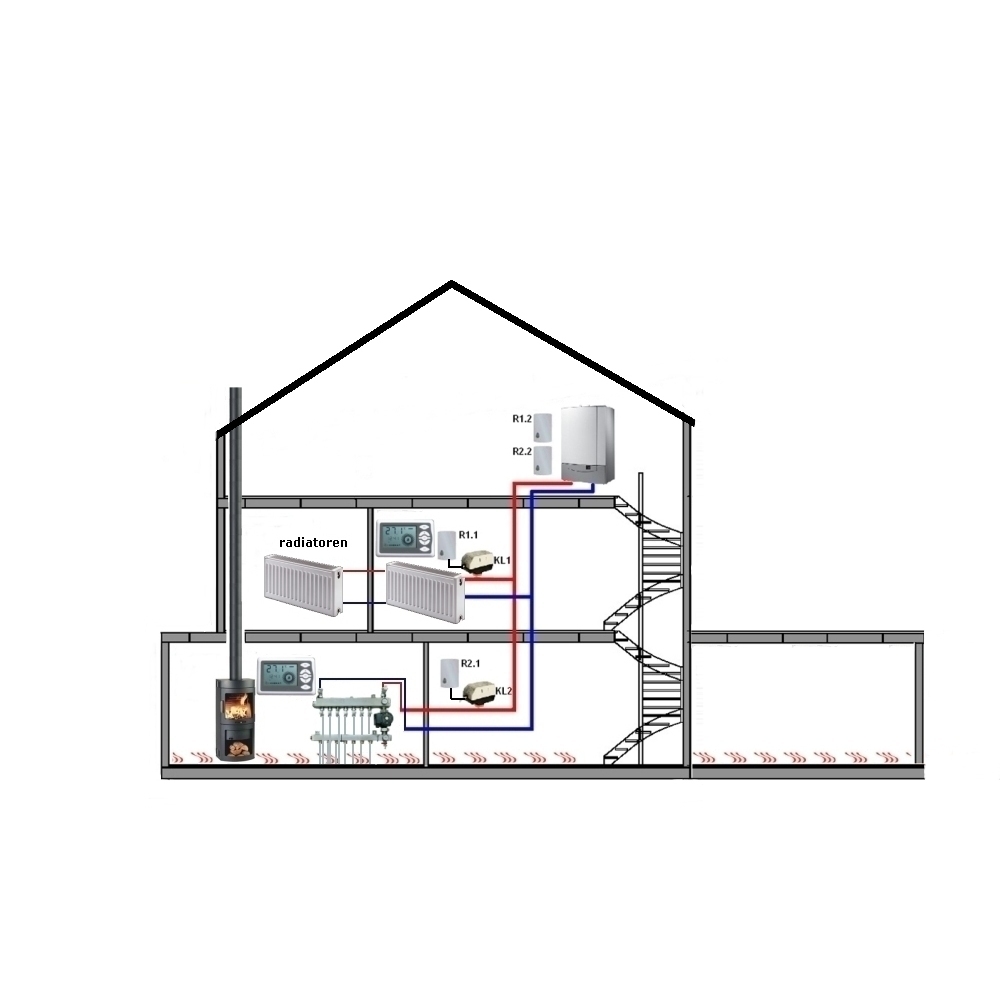

    1

  • Vloerverwarming op begane grond
  • Hout/gas-kachel/open haard
  • Radiatoren op de etages
  • CV-ketel op zolderverdieping
  • 2

  • Vloerverwarming op begane grond
  • Hout/gas-kachel/open haard
  • Radiatoren op de etages
  • CV-ketel op begane grond in garage/aanbouw
  • 3

  • Vloerverwarming op begane grond (meerdere verdelers)
  • Hout/gas-kachel/open haard
  • Radiatoren op de 1e en 2e etage
  • CV-ketel op zolderverdieping
  • 4

  • Vloerverwarming op begane grond (meerdere verdelers)
  • Hout/gas-kachel/open haard
  • Radiatoren op de etages (meerdere kamers regelbaar)
  • CV-ketel op zolderverdieping
  • 5

  • Vloerverwarming op begane grond
  • Hout/gas-kachel/open haard
  • Eveneens radiatoren op begane grond
  • Radiatoren op de etages
  • CV-ketel op begane grond
  • 6

  • Op alle etages radiatoren
  • Hout/gas-kachel/open haard
  • CV-ketel op begane grond in garage/aanbouw
  • 7

  • Op alle etages radiatoren
  • Hout/gas-kachel/open haard
  • CV-ketel op zolder
  • 8

  • Op alle etages radiatoren
  • CV-ketel op zolder
  • 9

  • Vloerverwarming op begane grond
  • Hout/gas-kachel/open haard
  • Radiatoren op de etages
  • CV-ketel op zolderverdieping
  • 10

  • Vloerverwarming op begane grond
  • Hout/gas-kachel/open haard
  • Radiatoren op de etages
  • CV-ketel op begane grond in garage/aanbouw
